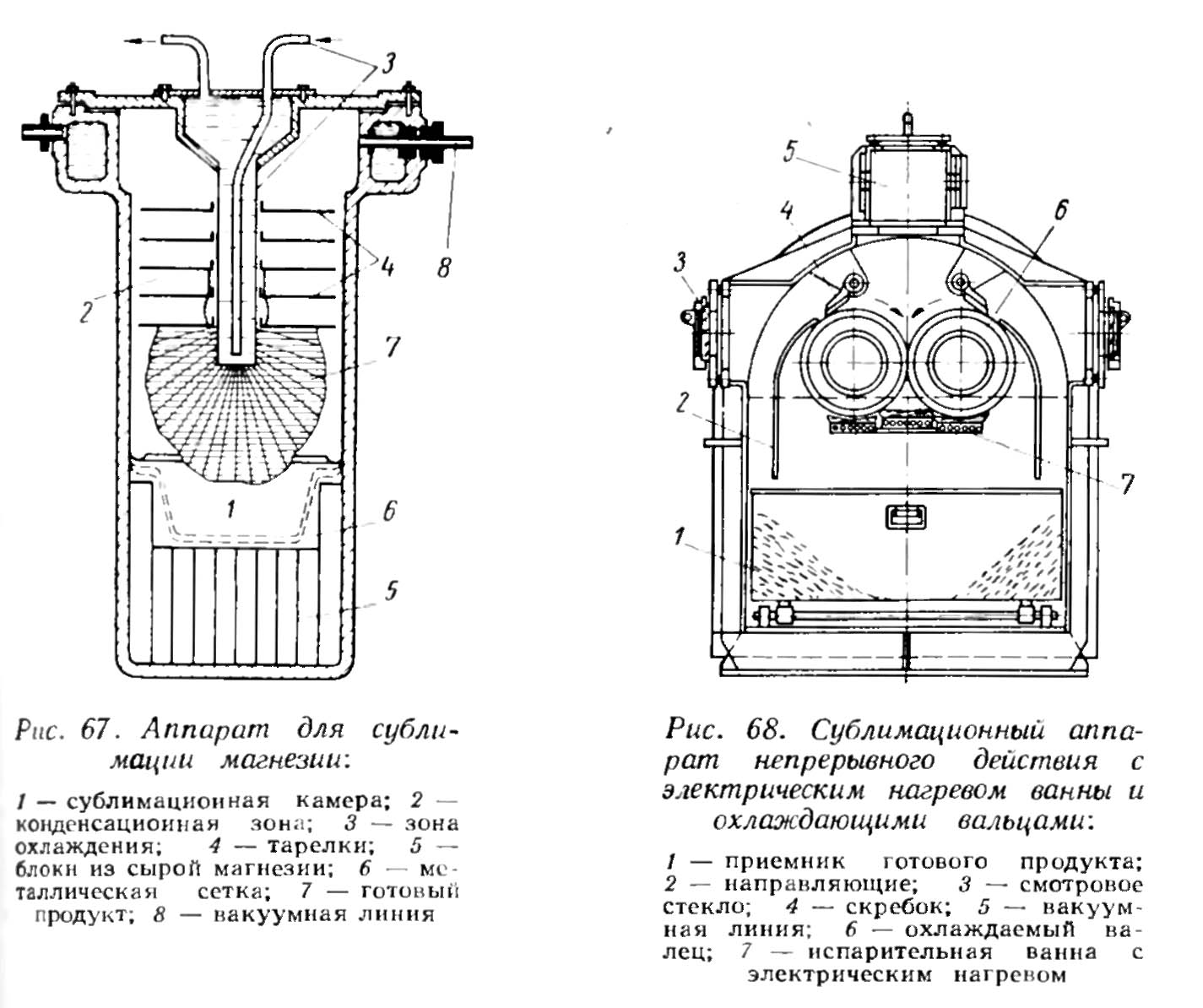

В установке, показанной на рис. 67, сублимация и конденсация происходят в одном и том же аппарате. Сублимация магнезии в этой установке происходит при давлении 10-1 — 10-2 мм рт. ст. и температуре 600 0С. Для нагревания сублимируемого вещества нижняя часть корпуса аппарата помещена внутрь нагревателя, а верхняя часть охлаждается воздухом.

Установка непрерывного действия (рис. 68) работает в условиях, когда вещество переходит в пар из жидкого состояния, а конденсируется в твердое квазисублимация). Над поверхностью жидкого расплава, находящегося на нагреваемом противне, размещены охлаждаемые вращающиеся вальцы, на поверхности которых образуется твердый сублимат. Сублимат непрерывно очищается с поверхности вальцев.

Вакуумная дистилляционная установка с вращающимся конденсатором, в котором происходит десублимация, показана на рис. 69 (фирма Ульвак, Япония). Ее применяют для очистки органических соединений, температура плавления которых от 250 0С до комнатной температуры: полупродуктов для производства красителей, сырья для химических производств и высокополирерных материалов. Поступающий в конденсатор пар быстро конденсируется затвердевает на вращающейся поверхности, откуда его можно соскребать механически. Такая конструкция рекомендуется, в частности, для метааминофенола, резорцина, 6-нафтола и других продуктов.



Сублимационный аппарат для очистки веществ (аминоантрахинона, бензантрона, метилантрахинона и др.), разработанный в ЧССР Б. Балайкой и Фр. Корнхерром обеспечивает непрерывное механизированное удаление остатка из сублиматора и непрерывную транспортировку сублимата в сборник готового продукта (рис. 70). Работа производится при относительно высоких температурах и давлении 1—2 мм рт. ст.

В установке применен нагреваемый цилиндр, внутри которого перемещается сырье, перемешиваемое механическим устройством — лопастным питателем. Это же устройство служит для удаления остатка. Конденсатор также выполнен в виде цилиндра с охлаждаемой поверхностью, с которой сублимат непрерывно соскребается скребками на стальных пружинах. Лопастной питатель и скребки установлены на одном общем валу, вращающемся в цилиндре, одна часть которого служит сублиматором, а другая конденсатором. Загрузочный бункер рассчитан на 250 кг сырья. Чтобы материал не скапливался в бункере, на кожухе его смонтирован вибратор. В нижней конусной части бункера расположено регулируемое дозирующее устройство.

Люк 5 предназначен для удаления несублимируемого остатка. Вокруг цилиндра в сублимационной части равномерно расположены электронагреватели 9. Конденсационная часть имеет три охлаждающие рубашки 10, которые могут иметь различную температуря В части корпуса конденсатора, которая проходит через приемный резервуар имеется выходное отверстие 12. Через это отверстие готовый продукт попадает в приемник и далее выгружается из аппарата. Полый вал с лопастями и скребками обогревается изнутри Обогрев оси шнека необходим, так как в противном случае на нем наблюдается конденсация продукта.
