Электродный блок насо­сов типа НОРД (рис. 4-19) состоит из двух катодов и одного охлаждаемого водой анода. Соосно с ячейками анода (рис. 4-19,6) в катод­ных !пластинах просверлены отверстия (рис. 4-19,а). На­личие отверстий в катодных пластинах и охлаждение анодов позволили использо­вать более мощный источник питания и повысить тем самым наибольшее давление запуска.



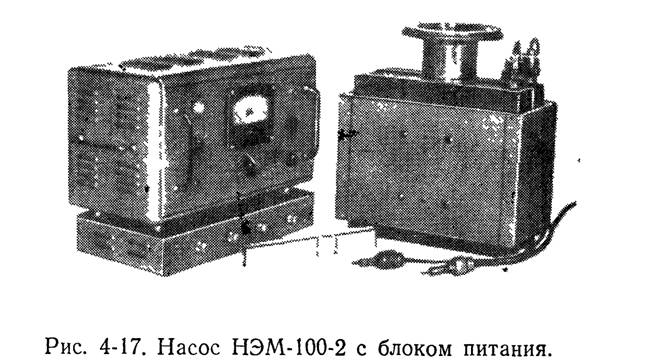

Электродные блоки устанавливаются в карма­нах корпуса насоса и закрепляются в нем с помощью вакуумных водяных вводов, через которые подается вода на охлаждение анодов. В насосах с охлаждаемыми ано­дами в отличие от насосов типа НЭМ высокое отрица-






ЯР

тельное напряжение (минус 7 кВ) подается на катоды, электрически изолированные от корпуса.

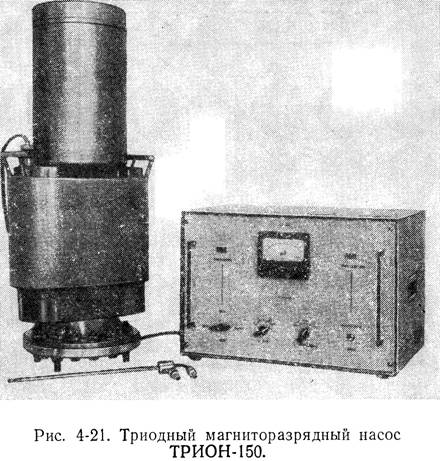

Анод и коллектор триодного магниторазрядного на­соса ТРИОН-150 (рис. 4-21) при работе в области высо­ких впускных давлений охлаждаются водой, а в области низких давлений — жидким азотом, что позволяет повы­сить наибольшее давление запуска и существенно сни­зить предельное остаточное давление.



Основными характеристиками магниторазрядных на­сосов являются быстрота действия, предельное остаточ­ное давление, наибольшее давление запуска и наиболь­шее рабочее давление. Характеристики насосов, которые приведены в приложении 8, определяются геометрией разрядных ячеек, параметрами источника питания и напряженностью магнитного поля.

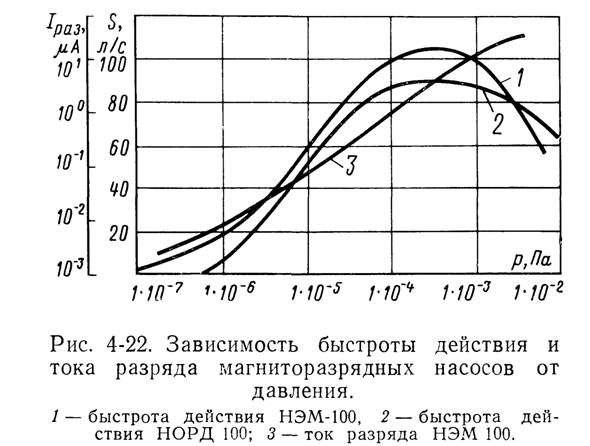

Типичные графики быстроты действия магнитораз­рядных насосов представлены на рис. 4-22. Как видно из графиков, охлаждаемые насосы обладают большей быстротой действия в области высоких впускных давле­ний. Различие в положении максимума быстроты дейст­вия не связано с охлаждением насоса, а определяется некоторым различием в геометрии разрядных ячеек. На этом же рисунке приведена зависимость тока разряда от давления.



Построенная в логарифмических коорди­натах, она в широком диапазоне давлений представляет собой почти прямую линию, что позволяет использовать показывающий прибор блока питания насоса для оцен­ки давления в системе. Ток разряда и быстрота действия в отличие от других характеристик насоса — наиболь­шего давления запуска, наибольшего рабочего давления и предельного остаточного давления — являются наибо­лее стабильными в процессе эксплуатации характеристи­ками магниторазрядного насоса.



Эксплуатация и обслуживание. Магниторазрядные насосы поступают с завода-изготовителя герметично закрытыми, откачанными до давления в несколько Па­скаль или заполненными сухим азотом. Магниторазрядный насос обычно соединяют непосредственно с откачи­ваемым сосудом. Сохраняемость насосов при транспор­тировании очень высокая, и, как правило, при получе­нии насоса не требуется специальных проверок его работоспособности. Однако определенный минимум про­




вероч'ных операций бывает полезен. К ним относится про­верка сопротивления утечки между электродами и про­верка работоспособности блока питания. Блок питания бывает достаточно проверить на наличие высокого на­пряжения. Для проверки сопротивления утечки между электродами необходимо снять с насоса магнитную си­стему, подключить один провод 2,5-киловольтного мега-омметра к высоковольтному вводу через разъем, ана­логичный разъему соединительного кабеля блока пита­ния, а другой провод к корпусу насоса и измерить сопротивление утечки. Сопротивление утечки должно быть не менее 1000 МОм.

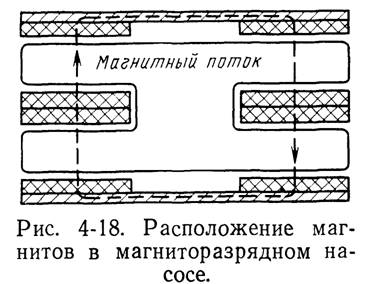

После проверки насос устанавливают в вакуумную систему, снабженную средствами предварительной от­качки, и устанавливают магниты. Магниты в насосе располагаются таким образом (см. рис. 4-18), что сило­вые магнитные линии замыкаются, проходя через все магниты и магнитопроводы. Боковые магниты, располо­женные с боковых сторон насоса, приклеиваются на заводе-изготовителе к металлическому листу, являюще­муся магнитопроводом. Центральные магниты, вставляе­мые в пазы корпуса насоса, склеиваются попарно. Устанавливать магниты удобнее в следующей !последо­вательности.



Вначале закрепляют на корпусе насоса бо­ковые магниты. Перемена местами при установке пла­стин с боковыми магнитами не имеет значения, так как в любом случае вектор напряженности магнитного поля в насосе сохранит свое направление. Затем устанавли­вают центральные магниты. В результате взаимодейст­вия магнитных полей боковых и устанавливаемого маг­нитов последний должен втягиваться в паз корпуса на­соса. Если при установке магнит разворачивает, а после установки он выталкивается назад, то необходимо пере­вернуть магнит. Затем охлаждаемые насосы подклю­чают к системе подачи и слива воды.



Подсоединяют блок питания. Создают предварительное разрежение и производят пробное включение насоса. Если давление в системе понижается, то перекрывают линию предва­рительного разрежения и откачивают сосуд до давления 10~5 Па (Ю-7 мм рт. ст.). В ходе пробного включения насоса необходимо обратить внимание на уровень шума блока питания в период старта и на время откачки си­стемы от 10~2 Па (10~4 мм рт. ст.) до 10-4 Па (10-6 мм рт. ст.). Этот период должен длиться несколько минут.






Сильная вибраци^блока пи­тания в момент включения и в период старта насоса обычно свидетельствует о нарушении плотной упаков­ки магнитонровода силового трансформатора.Период старта насоса должен проходить под на­блюдением оператора, кото­рый следит за работой насоса по показывающему прибору блока питания и вакуум­метру, всегда имеющемуся в системе. Графики изменения во времени давления в си­стеме, напряжения на элек­тродных блоках и тока раз­ряда насоса в период стар­та приведены на рис. 4-23.
