Установки для нанесения покрытий в вакууме
|
Cтраница 3 из 5

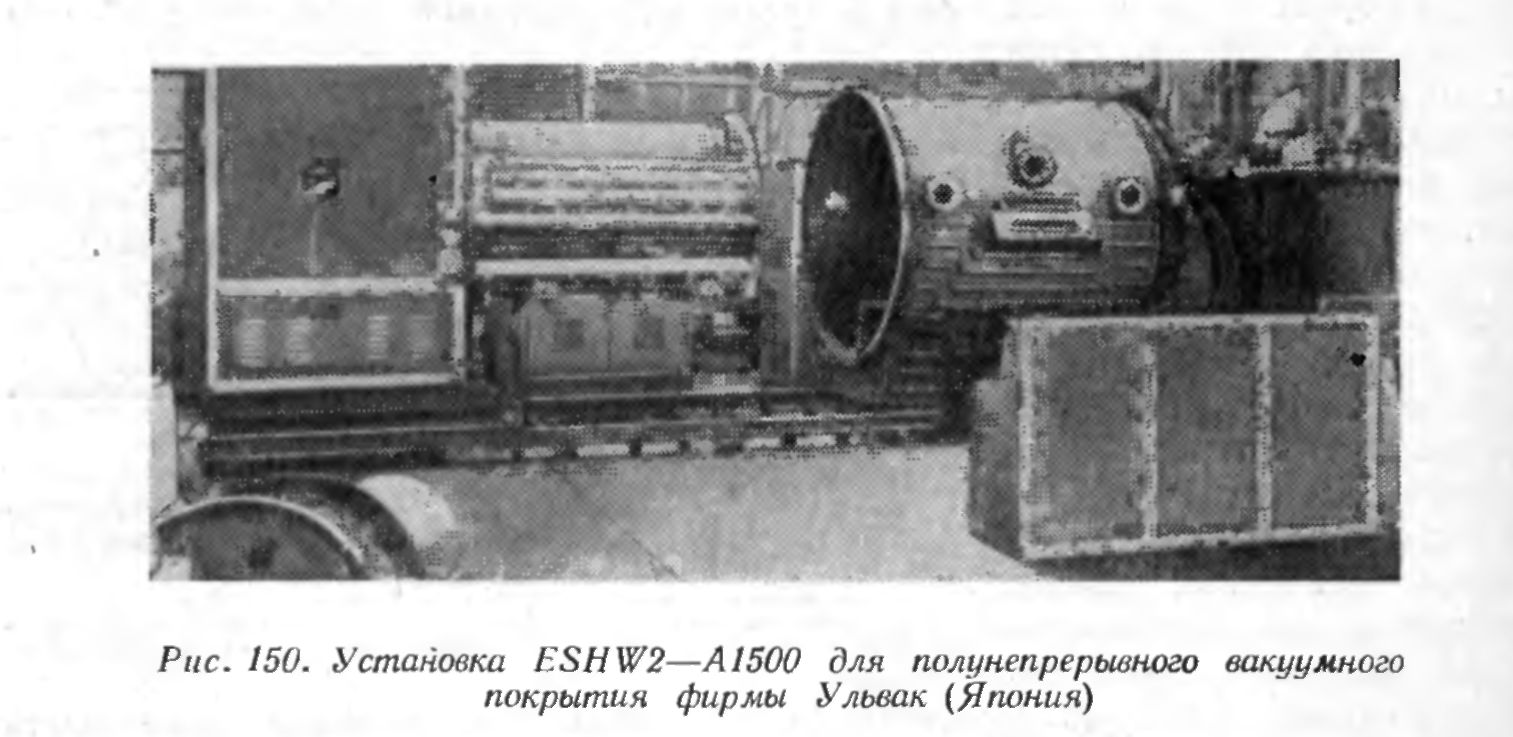

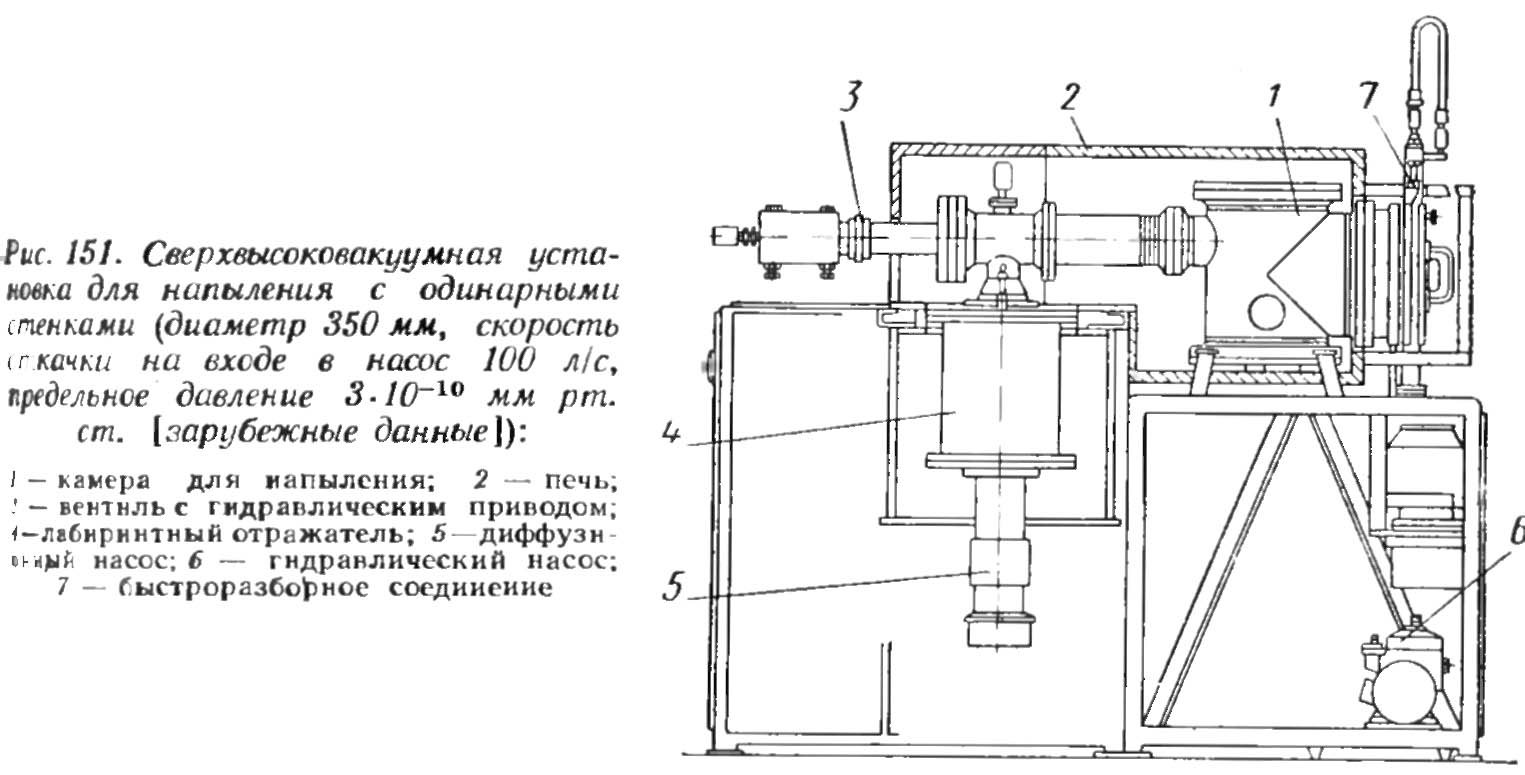

На рис. 151 показана сверхвысоковакуумная установка для напыления с одинарными стенками. Сверхвысокий вакуум создается двумя последовательно включенными паромасляными диффузионными насосами,
которые соединены с камерой напыления через один лабиринтный отражатель. Установка прогревается надвигаемой печью. Диаметр камеры 350 мм,
скорость откачки на входе в насос 100 л/с, предельное давление 3*10-10 мм рт. ст.

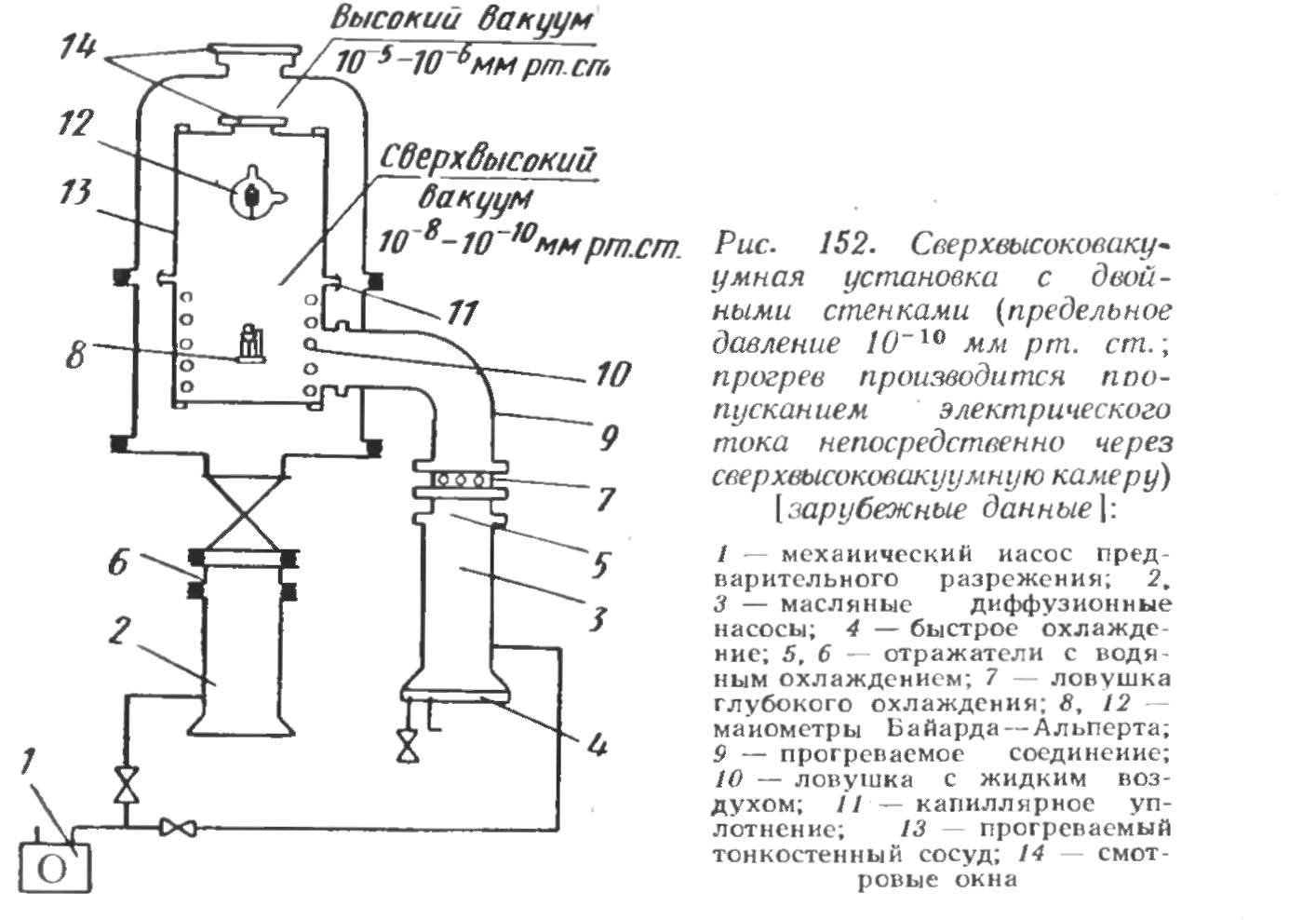

Управление установкой полностью автоматизировано. Если применяют установку с двойными стенками, то того же значения предельного давления можно достичь с одним диффузионным насосом, но в пространстве между стенками должен быть создан вакуум 10-5 — 10-6 мм рт. ст. (рис. 152). Здесь применены охлаждаемые жидким воздухом ловушка и змеевик внутри откачиваемого объема.
Ловушка служит в основном для улавливания водяного пара. Внутренняя оболочка прогревается пропускаемым через нее током, поэтому прогрев здесь занимает меньше времени, чем в установке с одинарными стенками. Предельное давление в установке достигает 10-10 мм рт. ст. Для достижения сверхвысокого вакуума требуется от 4 до 6 ч.
|
